ZAPCO HDSP-Z16 V AD-16GA 16 聲道 DSP 處理器
ZAPCO HDSP-Z16 V AD-16GA 16 聲道 DSP 處理器 16-Ch. DSP with HD Player, ESS9038PRO DAC, AK5578 ADC 建議搭配與諮詢：歡迎到專業汽車音響店家，北二汽車音響進行洽詢或預約安裝。
Total
NTD 790,000
目前店家沒有現貨，可洽詢預約叫貨
產品相冊
說明 / Spec Story
特性與功能
- 16 聲道 DSP 處理器，附高清播放器
- 8 路類比輸入（RCA + 高電平），5 路數位輸入，16 路類比輸出
- 模組化設計：高階解決方案，採用 18 個獨立 PCB 板
- 播放器與 DSP：一體式雙核心處理器
- DSP 處理器：OMAP L-138 - 2 x 456 MHz，32 位元（最高支援 64 位元/IEEE 雙精度）
- DSP 處理器工作點：固定與浮點
- DSP 取樣率：96 kHz
- 播放器處理器：456 MHz - Arm 9 32 位元最高讀取頻率 192 kHz/24 位元
- 檔案音訊格式：WAV、AIF、AIFF、FLAC、ALAC、AAC、MP3、直接輸入：檔案、藝術家/專輯或標題
- USB 儲存裝置支援：FAT32 格式，容量有限（2 TB）
- 類比數位轉換器 (ADC) 處理器（標配）：AK5578，32 位，784 kHz，121 dB 動態範圍 (DNR)
- 數位類比轉換器 (DAC) 處理器（標配）：ES9038PRO，32 位，784 kHz，132 dB 動態範圍 (DNR)
- 頻率響應：5 Hz @ 45 kHz
- 總諧波失真加雜訊 (THD+N)：0.0008（數位輸入），0.001（類比輸入），1V 輸出
- 設備本底雜訊訊號雜訊比：-125 dB（20 Hz 至 20 kHz），-135 dB（150 Hz 至 20 kHz），-140 dB （平均值，頻率範圍 80 Hz 至 20 kHz）
- 訊號雜訊比（數位輸入）：115 至 120 dB A
- 訊號雜訊比（類比輸入）：109 至 115 dB A
- 串擾：> 110 dB（頻率範圍 300 Hz 至 0.9 kHz）
- 串擾：平均值 115 dB（頻率範圍 300 Hz 至 0.9 kHz）

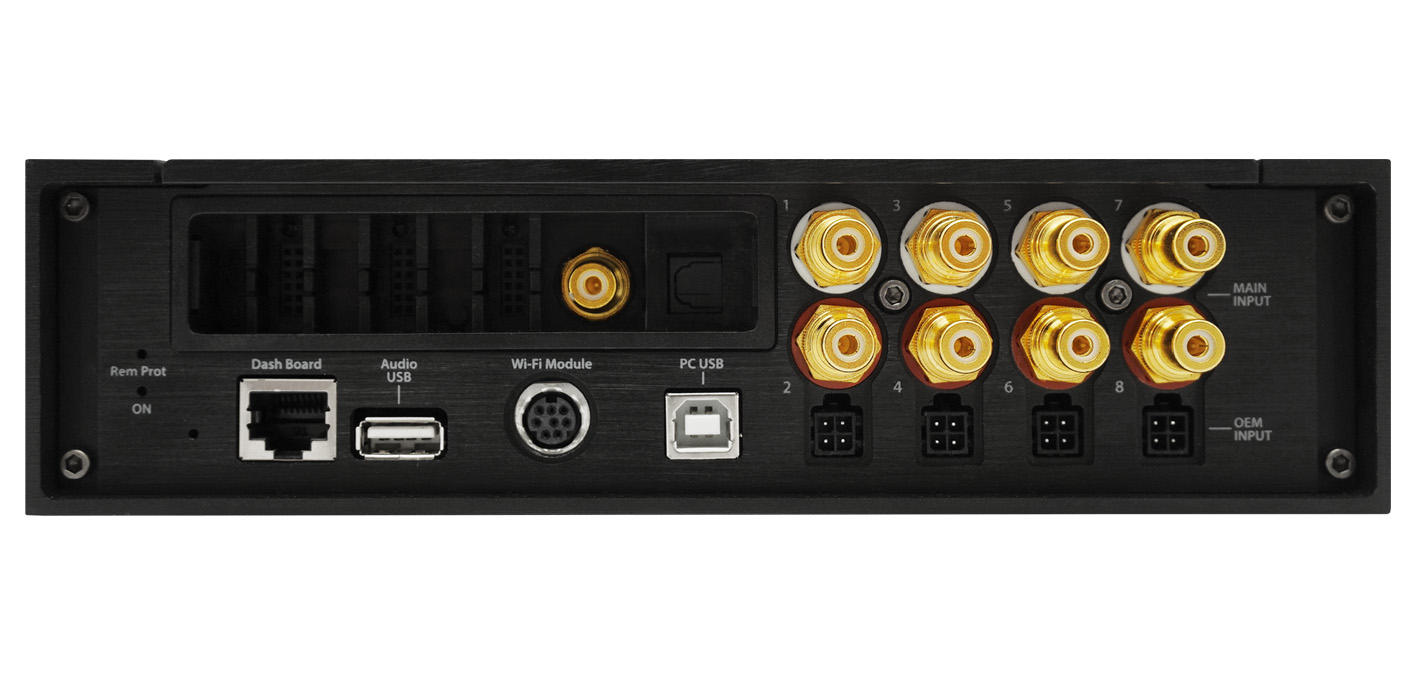

- 類比輸入：6/8 個 RCA 低電平 1/5 伏特輸入，8 個高電平 4/20 伏特輸入
- 數位輸入：光纖：24 位元 - 192 kHz，SPDIF：24 位元 - 192 kHz，3 個 i2S：24 位元 - 192 kHz

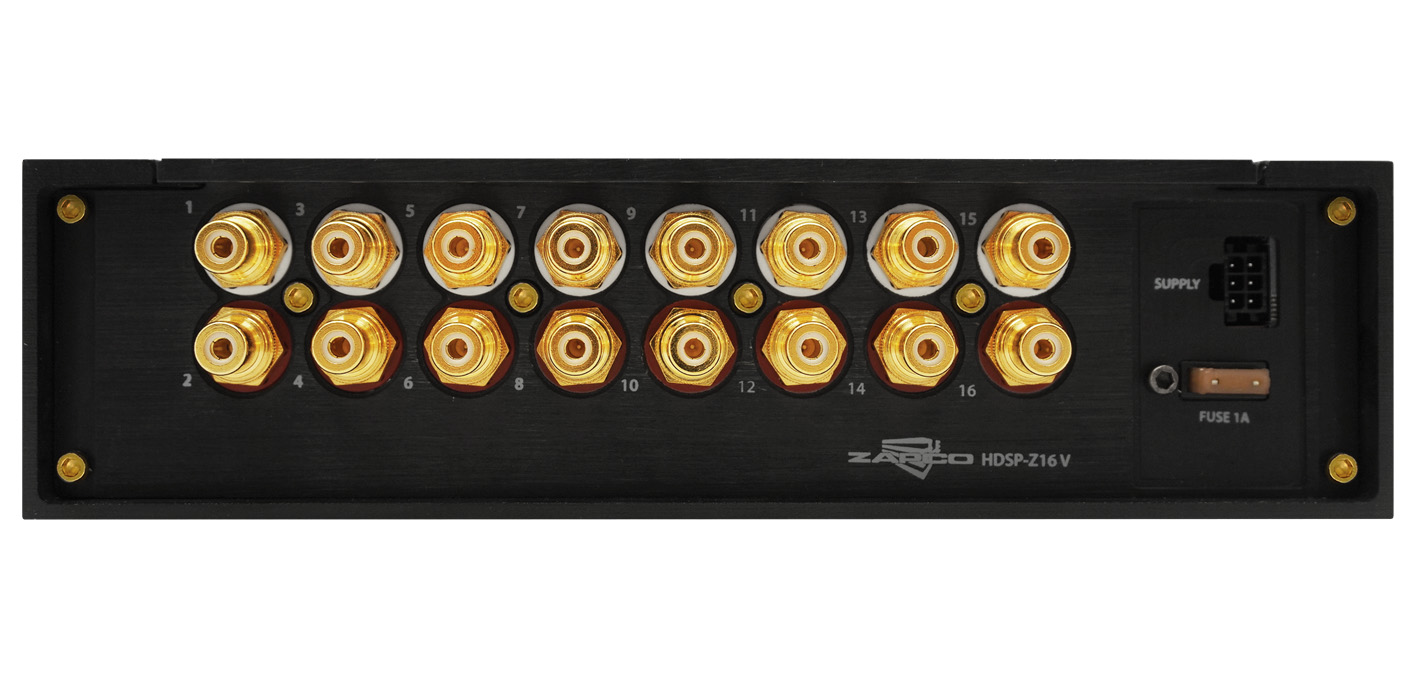

- 類比輸出：16 個 RCA 輸出，4 伏特（5 千歐），阻抗：100 歐姆
- 儀表板： 3吋觸控屏，10個預設
- 控制面板控制：音量/平衡/淡入淡出/音調
- 無線控制：Wi-Fi外置模組（含）
- 藍牙串流：外接APTX HD模組（選配）
- 調諧模式：簡易模式和專家模式，“雙前置”
- 輸入/輸出設定：2聲道、4聲道、6聲道、8聲道、原廠總和、AUX
- 數位輸入模式：高清、光纖、同軸、i2S 1、2、3
- 參數等化器：30/6極
- 分音濾波器：Linkwitz、Butterw.、Bessel、Tsecheb.
- 相位濾波器：所有聲道，1Hz/1度步進
- VSEQ濾波器：50-200 Hz，1 Hz步進
- 電源：工作電壓：6-16伏，電流：750毫安培/14.4伏，保險絲：1安
- 支援啟動停止點火系統
-主機整體尺寸（毫米）：217（長）x 164（寬）x 57（高）
- 儀表板尺寸（毫米）：111（長）x 16（寬）x 49（高）

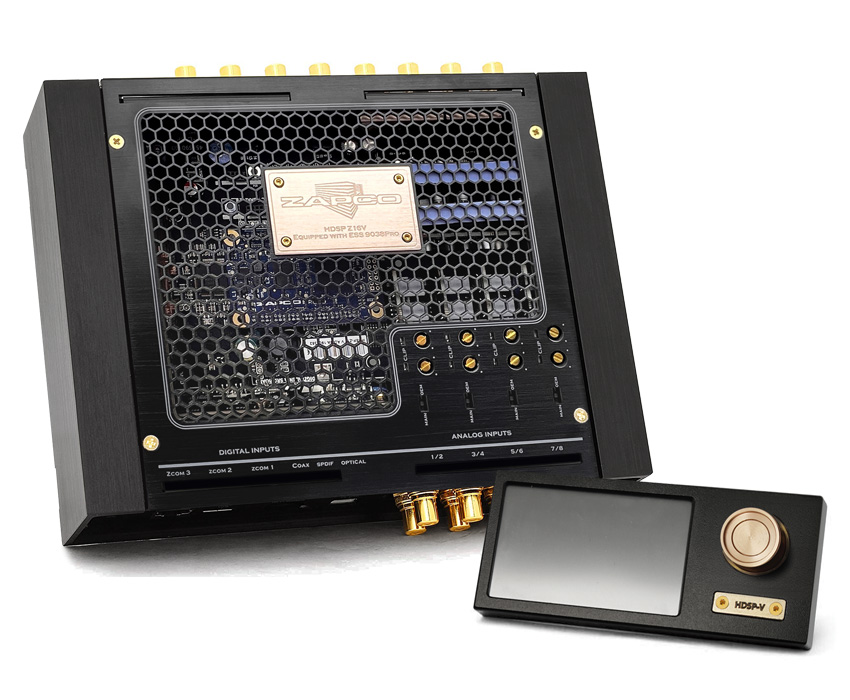

（照片中所示為可選頂部面板）
這款 Zapco HDSP-Z16 V 是 Zapco 有史以來打造過最頂尖的硬體，其各項數據表現充分證明了這一點。雖然這款 HDSP 是由 18 個獨立組件以模組化方式組合而成，旨在方便根據需求進行調整或升級，但其背景雜訊與串擾（Crosstalk）數據表現極為優異。
最終的成果甚至超越了設計師與工程師的預期。歷時近三年的開發，這款獨特的硬體終於問世，我們相信它將載入 Zapco 的史冊，並為音訊重播的可能性樹立新標竿。
領先業界的性能數據
數據是設計實力的最佳證明。例如：
-
背景雜訊： -140 dB
-
串擾（Crosstalk）： -115 dB（1 KHz 處的平均值）
對於一台 16 聲道的設備而言，串擾能達到 -115 dB，足以證明電路佈局（Layout）的高度精確性。當然，背景雜訊和串擾並非音訊設備中唯一的關鍵指標，其他數據雖然不像 -140 dB 的底噪那樣驚人，但也同樣出色：
-
信噪比（S/N Ratio）： 數位輸入為 114 dB (A-weighted)；類比輸入在額定輸出下為 109 dB。
-
輸出電壓： 維持在 4V，以避免類比前級放大產生的額外失真。
-
總諧波失真（THD）：
-
4V 輸出時，類比與數位輸入均低於 0.001%。
-
1V 輸出時，低於 0.00175%。
-
-
低電壓運作： 電源供應系統可持續運作至 6V，有效解決具備「怠速熄火（Stop-Start）」功能車輛的斷電問題。
強大的運算與整合架構
主處理器採用 456 + 456 MHz 雙核心解決方案。8 聲道與 16 聲道版本分別具備 192 KHz 與 96 KHz 的採樣率，並搭載 AKM 全新的 32 bit / 784 KHz 轉換晶片。
最重要的一點是，它是一款整合了 DSP 的 HD 高解析播放器（支援 24 bit / 192 KHz）。播放器與 DSP 之間完全沒有連接線、PCB 板、接頭或電纜——兩者整合在同一個總功率達 912 MHz 的雙核心晶片組中。
此外，還有一個專屬微處理器僅負責控制播放器，無需處理像電腦那樣繁重的計算工作。因此，你可以稱之為「DSP 中的 DSP」，或者是現今最先進、內建 HD 播放器的 DSP 系統。
直覺的控制介面
-
即插即播： 插入 USB 隨身碟後，專用瀏覽器會立即啟動。
-
格式支援： 可讀取高達 24 bit / 192 KHz 的所有音訊格式（無論壓縮或非壓縮）。
-
觸控操作： 透過 3 吋觸控螢幕，可以利用三層資料夾結構控制所有功能。
-
調音管理： 儀表板除了控制播放器，還能管理部分 DSP 功能，並支援高達 10 組調音預設，可實現瞬間切換以進行 A/B 測試。
